Warum Walzen und Pressen Drehdurchführungen benötigen
Walzen und Pressen gehören zu den wichtigsten Komponenten zahlreicher industrieller Fertigungsprozesse. Ob in der Papierindustrie, Kunststoffverarbeitung, Metallbearbeitung, Textilindustrie oder Lebensmittelproduktion – überall dort, wo Materialien gewalzt, gepresst, kalandriert oder kontinuierlich verarbeitet werden, kommen Walzensysteme zum Einsatz. Viele dieser Walzen müssen während des Betriebs beheizt oder gekühlt werden, um konstante Prozessbedingungen und eine gleichbleibend hohe Produktqualität sicherzustellen.
In zahlreichen Produktionsanlagen rotieren Walzen dauerhaft, während sie gleichzeitig beheizt oder gekühlt werden müssen. Ohne eine geeignete Verbindung zwischen der stationären Medienversorgung und der rotierenden Walze wäre dies nicht möglich – flexible Schläuche würden sich bereits nach wenigen Umdrehungen verdrehen, verschleißen oder reißen. Drehdurchführungen lösen dieses Problem dauerhaft: Sie ermöglichen eine kontinuierliche und sichere Medienübertragung während der Rotation und sorgen dafür, dass die gewünschte Temperatur innerhalb der Walze konstant gehalten wird.
Zu ihren Aufgaben zählen die Beheizung und Kühlung von Walzen, die Versorgung mit Thermalöl, Dampfzufuhr, Wasserführung, die Rückführung von Kondensat sowie die Übertragung weiterer Prozessmedien.
Typische Medien
MedienübertragungDampf
Das häufigste Heizmedium in industriellen Walzensystemen – ermöglicht eine schnelle und gleichmäßige Erwärmung der Walze bei hohen Temperaturen und Drücken.
Wasser
Dient sowohl als Heiz- als auch als Kühlmedium. Eine gleichmäßige Kühlung verhindert thermische Spannungen und verbessert die Produktqualität.
Thermalöl
Ermöglicht hohe Betriebstemperaturen ohne hohe Drücke – erfordert besonders temperaturbeständige Drehdurchführungen.
Weitere Medien
Kühlflüssigkeiten, Wärmeträgeröle, Druckluft, Stickstoff und spezielle Prozessmedien.
Typische Einsatzbereiche
Papierindustrie
Trockenzylinder werden mit Dampf beheizt. Drehdurchführungen übernehmen Dampfzufuhr und Kondensatableitung.
Kunststoffindustrie
Kalander- und Kühlwalzen werden präzise temperiert.
Metallverarbeitung

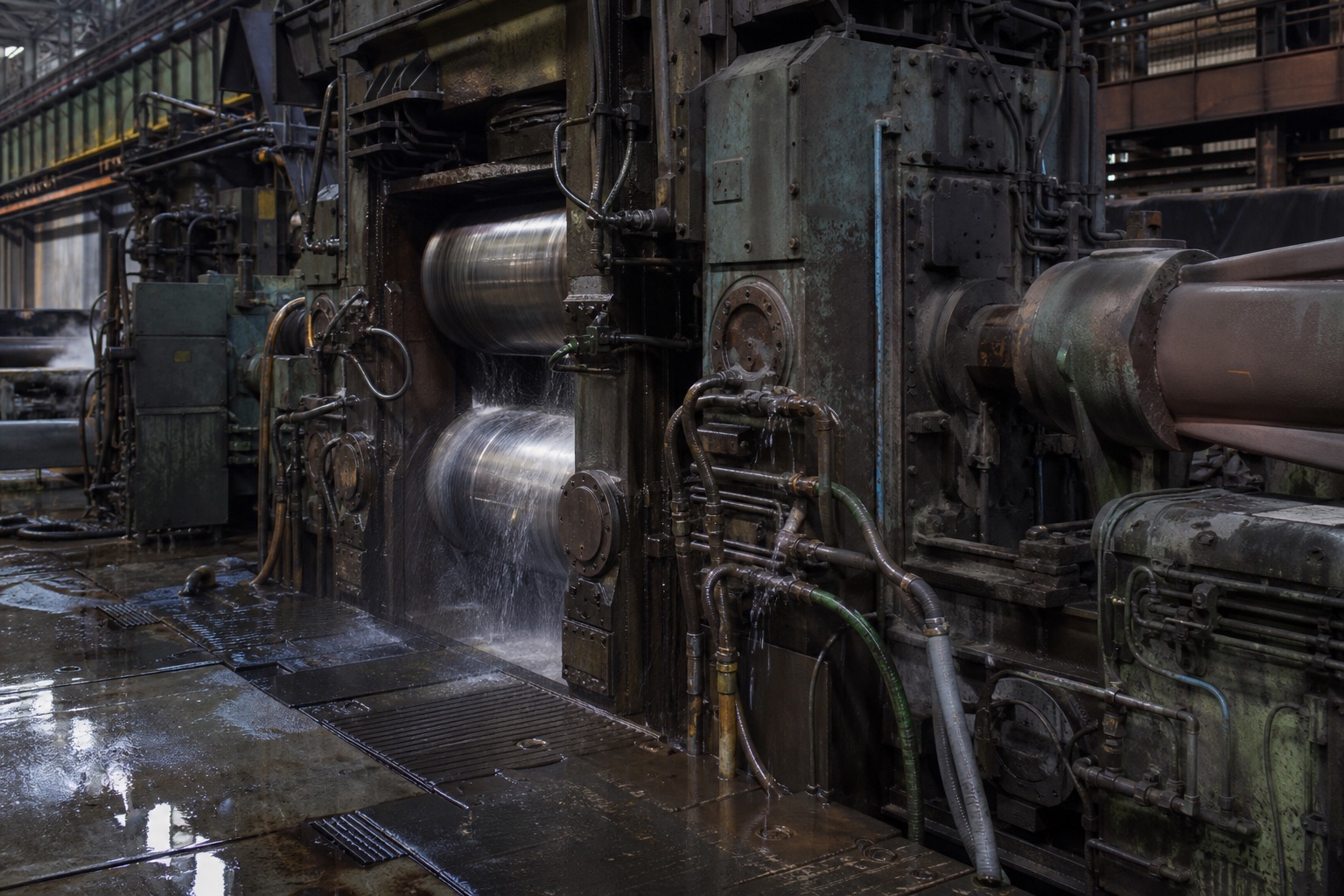

Walzwerke und Richtanlagen nutzen beheizte oder gekühlte Walzen.
Textilindustrie
Temperierte Walzen sichern eine gleichbleibende Qualität.
Lebensmittelindustrie
Temperierte Walzen kommen beim Ausrollen, Beschichten oder Kühlen von Lebensmitteln zum Einsatz.
Vorteile hochwertiger Drehdurchführungen
Zuverlässige Medienübertragung
Hohe Betriebssicherheit
Langlebige Dichtungssysteme
Geringer Wartungsaufwand
Hohe Temperaturbeständigkeit
Hohe Druckbeständigkeit
Geringer Verschleiß
Kompakte Bauweise
Hohe Energieeffizienz
Reduzierte Stillstandszeiten
Wirtschaftlicher Anlagenbetrieb
Die passende Drehdurchführung auswählen
Typische Bauformen: Einkanal-Drehdurchführungen für Standardanwendungen mit Wasser, Dampf oder Thermalöl – Mehrkanal-Drehdurchführungen für die gleichzeitige Übertragung mehrerer Medien innerhalb einer kompakten Baugruppe.
Anforderungen: hohe Temperaturen, hohe Drücke, leckagearmer Betrieb, Dauerbetrieb und Korrosionsbeständigkeit.
Auswahlkriterien: verwendetes Medium, Betriebstemperatur, Betriebsdruck, Drehzahl, Anschlussgrößen, Anzahl der Medien, Einbausituation, Werkstoff, Dichtungswerkstoffe und Wartungsanforderungen. Nur eine auf die Anwendung abgestimmte Drehdurchführung gewährleistet einen langfristig sicheren und wirtschaftlichen Betrieb.
Wartung und Lebensdauer: Regelmäßige Wartung, saubere Medien und die Einhaltung der Betriebsparameter verlängern die Lebensdauer. Hochwertige Drehdurchführungen reduzieren Wartungskosten und ungeplante Stillstände.
Fazit
Drehdurchführungen sind ein unverzichtbarer Bestandteil moderner Walzen- und Pressensysteme. Sie ermöglichen die zuverlässige Übertragung von Dampf, Wasser, Thermalöl und weiteren Medien zwischen feststehenden Leitungen und rotierenden Walzen und leisten einen wichtigen Beitrag zu Prozesssicherheit, Energieeffizienz und Anlagenverfügbarkeit.
