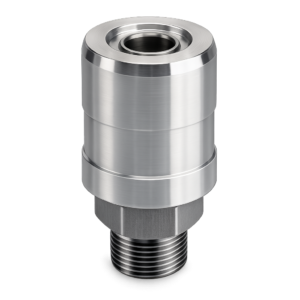

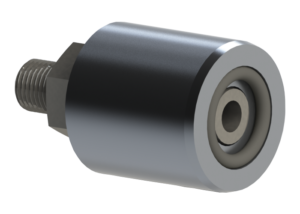

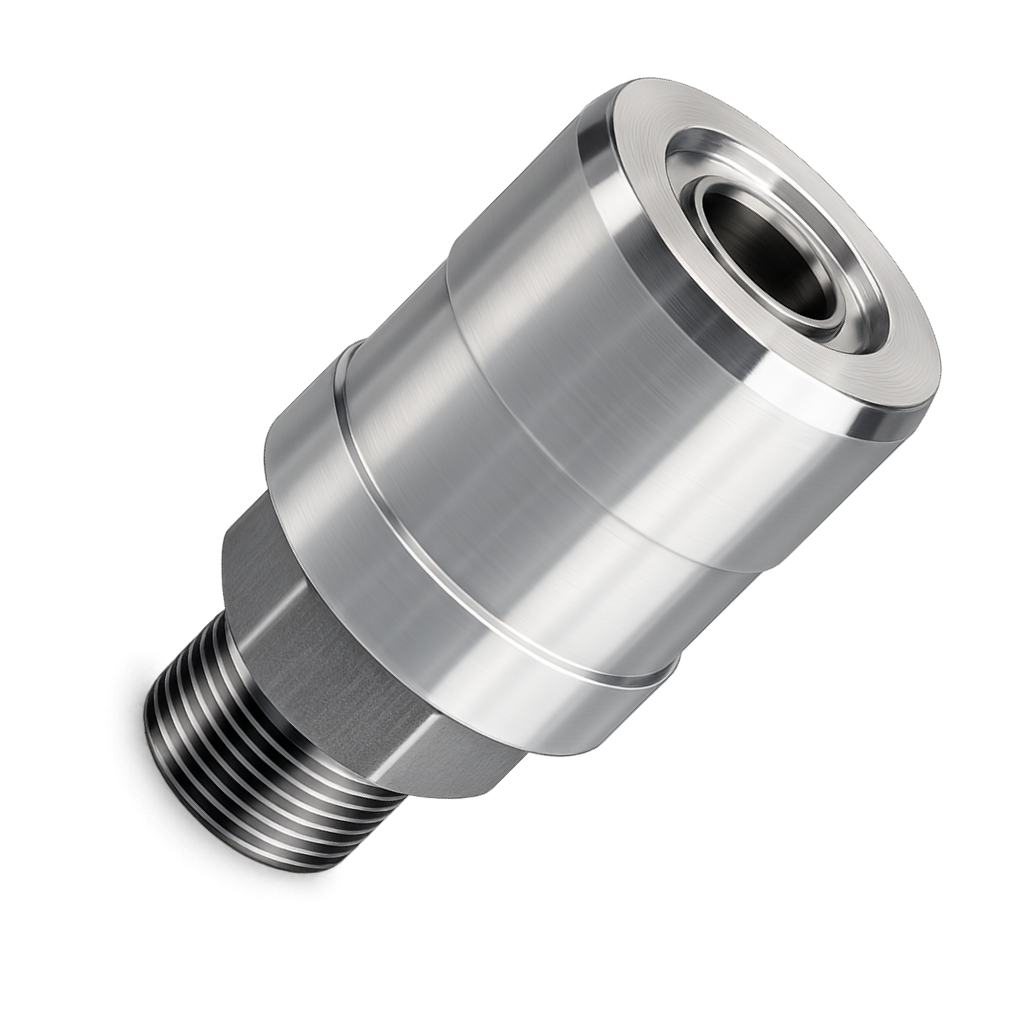

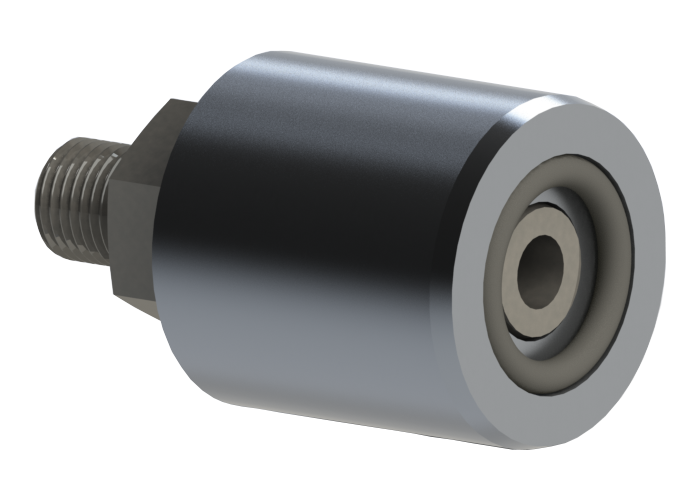

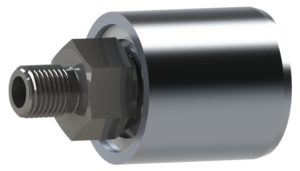

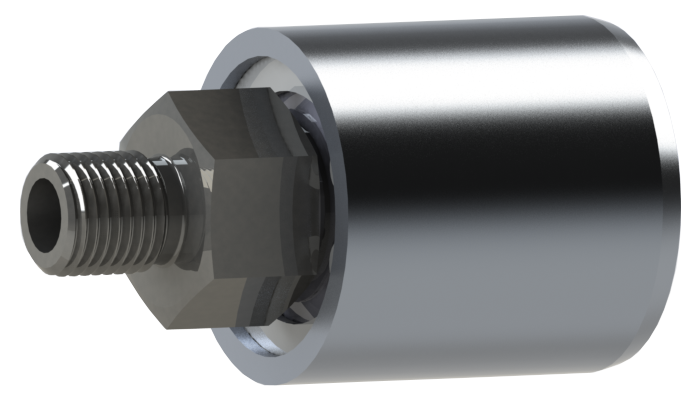

Typ 64XX Standard Drehdurchführung
Der Typ 64XX ist unsere Einkanal Drehdurchführung mit geradem Kanal, zum direkten Einbau in die Welle. Sie kommt überall dort zum Einsatz, wo eine direkte und zuverlässige axiale Medienübertragung erforderlich ist.
Basierend auf über 60 Jahren stetiger Entwicklungs- und Fertigungsexpertise haben wir den Typ 64XX so konzipiert, dass er für eine Vielzahl an Anwendungen geeignet ist. Egal ob Luft, Druckluft, Öl, Emulsionen, Vakuum, Hydraulikmedien, Schmierflüssigkeiten, Wasser, Dampf und mehr.
Leckagefrei
Für maximale Langlebigkeit ausgelegt
Servicearm & wartungsfreundlich
Universell einsetzbar (über 8 Medientypen)
Individualisierbar (in Materialien, Dichtungen, Anschlüssen und mehr)
Erfolgreiche Zusammenarbeit
Kunden der Klein GmbH
Technische Daten
Leistungsstarke Parameter für anspruchsvolle Anwendungen
Drehzahl max.
2500 U/minJe nach Baugröße 750–2500 U/minMehr auf AnfrageDruck max.
30 bar (je nach Medium)Mehr auf AnfrageTemperatur max.
110 °CMehr auf AnfrageMedien
8+ MedientypenLuft, Druckluft, Öl, Emulsionen, Vakuum, Hydraulikmedien, Schmierflüssigkeiten, Wasser, DampfWeitere auf AnfrageAnzahl der Kanäle
1-KanalMehr auf AnfrageMaterialien
Aluminium und StahlWeitere auf AnfrageDichtungen
Auf maximale Langlebigkeit abgestimmte DichtungenSpezielle Dichtungen auf AnfrageDurchflussrate*
Bis 7300 L/min (Wasser)*Näherungswert, abhängig von VarianteMehr auf AnfrageKonstruktion
LeckagefreiLanglebig & robust, wartungsfreundlich, servicearm, universell (8+ Medien), individualisierbar
Konstruktionsdaten
Auf Anfrage stellen wir Ihnen die passende .stp-Datei unserer Drehdurchführung direkt zur Verfügung. So können Sie oder Ihr Konstrukteur unser Modell ohne großen Aufwand unmittelbar in Ihre CAD-Umgebung übernehmen und in Ihre Baugruppe integrieren. Das spart wertvolle Zeit, reduziert Fehlerquellen und schont Ihre Ausgaben.
Varianten und Größen
Der Typ 64XX steht Ihnen in verschiedenen Größen und mit unterschiedlichen Anschlussvarianten zur Verfügung. Darüber hinaus sind auf Anfrage weitere Baugrößen und Anschlüsse erhältlich, die nicht in der Tabelle aufgelistet sind.
Falls Sie Unterstützung beim Ermitteln der für Sie geeigneten Ausführung benötigen, zögern Sie nicht, uns zu kontaktieren. Unsere Konstruktionsabteilung unterstützt Sie gerne bei der Auswahl.

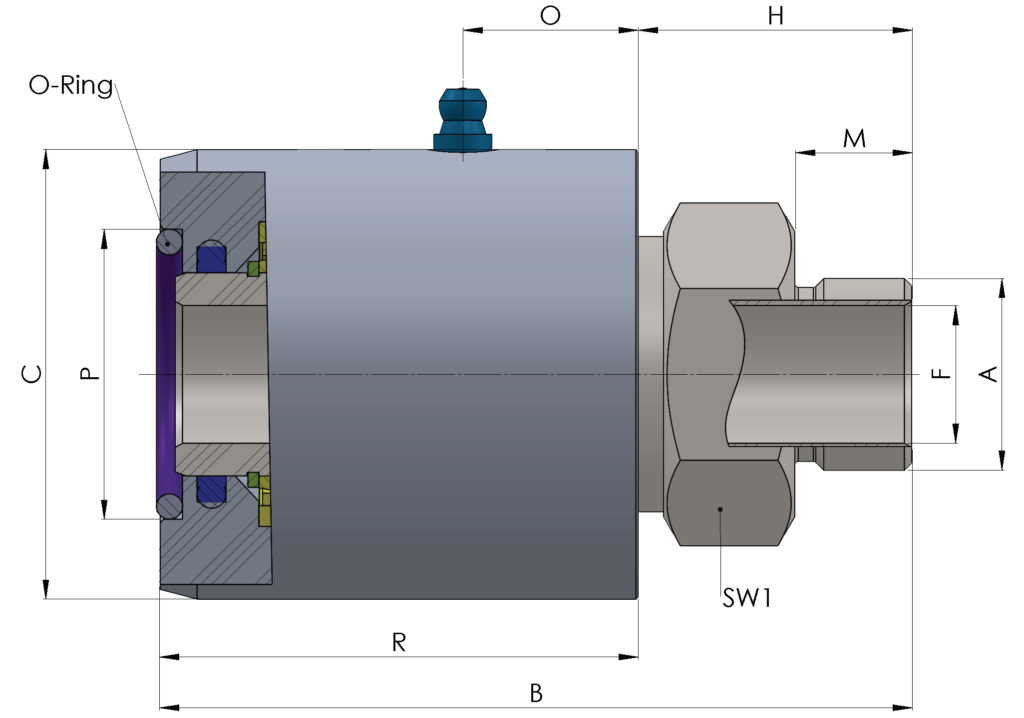

| Best-Nr. | A | B | C h7 | F | H | M | O | P | R | SW2 | O-Ring | max [U/min] | [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6402 | G 1/4" | 66,5 | 38 | 8 | 26,5 | 14 | - | 26 | 40 | 22 | 210 | 2500 | 0,2 |
| 6403 | G 3/8" | 66,5 | 38 | 9 | 26,5 | 14 | - | 26 | 40 | 22 | 210 | 2500 | 0,2 |
| 6414 | G 1/2" | 101,5 | 52 | 15 | 36 | 14 | 30 | 40 | 65,5 | 41 | 219 | 2000 | 0,85 |
| 6404 | G 1/2" | 103,5 | 62 | 15 | 37,5 | 14 | 24 | 40 | 65,5 | 41 | 219 | 1500 | 0,9 |
| 6405 | G 3/4" | 103 | 62 | 19 | 37,5 | 16 | 24 | 40 | 65,5 | 41 | 219 | 1500 | 0,9 |
| 6416 | G 1" | 103 | 62 | 25 | 37,5 | 18 | 24 | 40 | 65,5 | 41 | 219 | 1500 | 0,9 |
| 6406 | G 1" | 127 | 88 | 23 | 42 | 18 | 32 | 57 | 85 | 55 | 329 | 1200 | 2,0 |
| 6407 | G 1 1/4" | 127 | 88 | 32 | 42 | 20 | 32 | 57 | 85 | 55 | 329 | 1200 | 2,0 |
| 6418 | G 1 1/2" | 127 | 88 | 38 | 42 | 22 | 32 | 57 | 85 | 55 | 329 | 1200 | 2,0 |
| 6408 | G 1 1/2" | 163 | 110 | 38 | 51 | 22 | 43 | 74 | 112,5 | 65 | 333 | 1200 | 3,8 |
| 6409 | G 2" | 163 | 110 | 50 | 51 | 25 | 43 | 74 | 112,5 | 65 | 333 | 750 | 3,8 |
Sonderlösungen für Ihre Anwendung
Maßgeschneidert nach Ihren Wünschen, Anforderungen und Bedürfnissen. Alles aus einer Hand.
Für spezielle Medien, hohe Drücke, außergewöhnliche Temperaturen, hohe Drehzahlen, maximale Durchflussraten, kompakte Bauräume, spezielle Anschluss-Geometrien oder sonstige Besonderheiten entwickeln, konstruieren und produzieren wir Ihre individuelle Drehdurchführung.
Anwendungsdaten übermitteln
Beschreiben Sie uns Ihre speziellen Anforderungen.Technische Beratung
Wir prüfen die Machbarkeit und identifizieren geeignete Lösungen für Sie.Abstimmung
Wir stimmen uns je nach Wunsch, schriftlich oder telefonisch, mit Ihnen ab, um die optimale Lösung für Ihren Bedarf zu ermitteln.Angebot & Auslegung
Sie erhalten ein passgenaues Angebot inklusive technischer Einzelheiten.
Ihre Vorteile
Darum setzen Anwender vom mittelständischen Spezialisten bis hin zu internationalen Konzernen auf unsere Drehdurchführungen:
Langlebig & Robust
Kein kurzlebiges Wegwerfprodukt! Über 60 Jahre kontinuierliche Entwicklung für eine auf maximale Langlebigkeit und hohe Zuverlässigkeit ausgelegte Drehdurchführung.
Wartungsfreundlich & Servicearm
Die wartungsfreundliche und wartungsarme Konstruktion senkt Betriebskosten und minimiert ungeplante Stillstandzeiten.
Individualisierbar & Universell
Individuell anpassbar hinsichtlich Materialien, Dichtungen, Anschlüssen, Größen, Kanalanzahl und vielem mehr. Geeignet für mehr als 8 Medientypen.
Schnelle technische Beratung
Unsere Konstruktionsabteilung unterstützt Sie bei der Ermittlung der optimalen Lösung für Ihre Anwendung und steht Ihnen auch nach dem Kauf weiterhin beratend zur Seite.
Designed, Developed & Made in Germany
Entwickelt und gefertigt nach höchsten Qualitätsstandards und ISO-zertifizierten Produktionsprozessen. Alles unter einem Dach am Standort Wertheim.
Planungssicherheit
Unser Ziel sind langfristige Partnerschaften statt kurzfristiger Projektabwicklung. So schaffen wir Vertrauen und Planungssicherheit für beide Seiten.
Wo unsere Drehdurchführungen im Einsatz sind
Unsere Drehdurchführungen bewähren sich täglich in den unterschiedlichsten Maschinen und industriellen Anwendungen weltweit. Überall dort, wo Medien zuverlässig zwischen stationären und rotierenden Bauteilen übertragen werden müssen. Nachfolgend finden Sie eine kleine Auswahl typischer Einsatzbereiche.
Werkzeugmaschinen
Kühlschmierstoff- und Luftzufuhr in rotierende Frässpindeln.
Walzen & Pressen
Dampf-, Wasser- und Ölführung in beheizte oder gekühlte Walzen und Pressen.
Papier- & Druckindustrie
Medienführung in Trockenzylinder und Führungswalzen.
Automatisierungsanlagen
Druckluft für rotierende Greifer, Drehtische und Rundtaktanlagen.
Haspel- & Wickeltechnik
Zuverlässige Medienführung in Auf- und Abwickelhaspeln.
Hydraulik & Pneumatik
Öl, Luft und Vakuum sicher in drehende Maschinenteile übertragen.
Weitere Drehdurchführungen neben Typ 64XX
Ob Standardlösung oder Sonderausführung – wir bieten die passende Baureihe für Ihre Anforderungen. Entdecken Sie unser Produktportfolio.
Häufige Fragen zu Drehdurchführungen
Antworten auf häufig gestellte Fragen rund um unsere Drehdurchführungen.
Zögern Sie bei Fragen nicht, uns zu kontaktieren. Sie erhalten direkte Unterstützung durch unsere Konstruktionsabteilung.
Wie lang beträgt die Lieferzeit für Ihre Drehdurchführungen?
Die Lieferzeit für unsere Drehdurchführungen beträgt im Regelfall etwa eine Woche ab Bestelleingang. Sollte eine schnellere Lieferung erforderlich sein, bieten wir Ihnen auf Wunsch auch Expresslieferungen an. Teilen Sie uns einfach Ihren gewünschten Liefertermin mit: Wir prüfen umgehend die verfügbaren Möglichkeiten und setzen alles daran, dass Sie Ihre Drehdurchführung rechtzeitig erhalten.
Bieten Sie auch Expresslieferungen für Drehdurchführungen an?
Ja, auf Wunsch bieten wir Ihnen auch Expresslieferungen an. Teilen Sie uns einfach Ihren gewünschten Liefertermin oder Ihre Deadline mit. Wir prüfen umgehend die verfügbaren Möglichkeiten und setzen alles daran, dass Sie Ihre Drehdurchführung rechtzeitig erhalten.
Wir haben es eilig. Können Sie unsere Drehdurchführung kurzfristig fertigen und liefern?
Ja. Wenn eine besonders kurze Lieferzeit erforderlich ist, können wir sowohl den Fertigungsprozess als auch den Versand entsprechend beschleunigen. Auch individuelle Anpassungen und Sonderausführungen setzen wir bei Bedarf mit höchster Priorität um. Teilen Sie uns einfach Ihren gewünschten Liefertermin oder Ihre Deadline mit: Wir prüfen umgehend die verfügbaren Möglichkeiten und setzen alles daran, dass Sie Ihre Drehdurchführung rechtzeitig erhalten.
Bieten Sie eine weltweite Lieferung an?
Ja, wir liefern unsere Drehdurchführungen weltweit. Bereits heute vertrauen Kunden aus zahlreichen Ländern auf unsere Produkte. Unabhängig davon, in welchem Land Sie sich befinden, finden wir gemeinsam eine passende Versandlösung. Bitte beachten Sie, dass je nach Zielland zusätzliche Versandkosten, Zölle oder Einfuhrabgaben anfallen können. Bei größeren Bestellmengen lassen sich die Versandkosten pro Stück häufig deutlich reduzieren.
In welchen Sprachen können Sie uns beraten?
Schriftlich können wir mit Ihnen in nahezu jeder Sprache zuverlässig kommunizieren. Für eine möglichst schnelle und reibungslose Abstimmung bevorzugen wir jedoch Deutsch oder Englisch. Telefonisch beraten wir Sie auf Deutsch und Russisch sowie, je nach Umfang des Gesprächs, auch auf Englisch.
Sind Ihre Drehdurchführungen individualisierbar?
Ja. Bei Bedarf passen wir unsere Standard-Drehdurchführungen individuell an Ihre Anforderungen an. Dazu gehören unter anderem Änderungen an Materialien, Dichtungen, Anschlüssen, Abmessungen oder weiteren anwendungsspezifischen Eigenschaften. Für besonders anspruchsvolle Anwendungen entwickeln und konstruieren wir darüber hinaus vollständig neue Drehdurchführungen, die exakt auf Ihren Einsatzfall abgestimmt sind. Unsere Konstruktionsabteilung unterstützt Sie dabei von der technischen Auslegung bis zur fertigen Lösung, um die für Ihre Anwendung optimale Drehdurchführung zu realisieren.
Wer gehört zu Ihren Kunden? Können Sie Referenzen nennen?
Seit über sechs Jahrzehnten vertrauen Unternehmen aus unterschiedlichsten Branchen auf unsere Drehdurchführungen und Lösungen im Maschinenbau. Zu unserem Kundenstamm gehören mittelständische Spezialisten ebenso wie internationale Konzerne. Dazu zählen unter anderem Schneider Electric, thyssenkrupp, Duravit und Schwenk – weitere Referenzen finden Sie hier auf unserer Referenzseite.
Wo werden Ihre Drehdurchführungen entwickelt und gefertigt?
Die Entwicklung, Konstruktion und Fertigung unserer Drehdurchführungen erfolgen vollständig an unserem Standort in Deutschland. Sämtliche Prozesse, von der technischen Auslegung über die Produktion bis hin zur Endmontage und Qualitätskontrolle, finden unter einem Dach nach hohen Qualitätsstandards und ISO-zertifizierten Produktionsprozessen im idyllischen Wertheim statt.
Wie langlebig sind Ihre Drehdurchführungen?
Die tatsächliche Lebensdauer einer Drehdurchführung hängt von zahlreichen Faktoren wie Medium, Druck, Drehzahl, Temperatur, Einsatzdauer und den jeweiligen Betriebsbedingungen ab. Daher wäre eine pauschale Aussage oder ein verbindliches Lebensdauerversprechen nicht seriös.
Was wir Ihnen jedoch mit Sicherheit sagen können: In unseren Drehdurchführungen stecken über 60 Jahre Entwicklungs- und Fertigungsexpertise. Sie werden konsequent auf maximale Zuverlässigkeit, hohe Betriebssicherheit und eine lange Lebensdauer im industriellen Dauereinsatz ausgelegt und gefertigt. Entwicklung, Fertigung und Qualitätskontrolle erfolgen vollständig in Deutschland nach hohen Qualitäts- und Fertigungsstandards. Dass sich dieser Anspruch in der Praxis bewährt, zeigen zahlreiche langjährige Kundenbeziehungen. Teilweise sind unsere Drehdurchführungen bereits seit mehreren Jahrzehnten zuverlässig im Einsatz.
Wie werden Ihre Drehdurchführungen für die Lieferung verpackt?
Jede Drehdurchführung wird vor dem Versand einzeln mit einer Schutzfolie bzw. Polsterfolie sorgfältig umwickelt, um sie während des Transports zuverlässig vor Beschädigungen zu schützen. Anschließend erfolgt der Versand in einem stabilen Karton, dessen Größe an die jeweilige Bestellmenge angepasst wird. So stellen wir sicher, dass Ihre Drehdurchführungen sicher und in einwandfreiem Zustand bei Ihnen ankommen.
Stellen Sie eine Produktbroschüre oder technische Datenblätter für Ihre Drehdurchführungen zur Verfügung?
Ja. Gerne stellen wir Ihnen unsere Produktbroschüre mit technischen Informationen, Abmessungen und weiteren Details zu unseren Standard-Drehdurchführungen als Download hier zur Verfügung. Sollten Sie darüber hinaus technische Daten, 3D-Modelle oder Unterstützung bei der Auswahl der passenden Drehdurchführung benötigen, steht Ihnen unsere Konstruktionsabteilung gerne persönlich zur Verfügung und unterstützt Sie beim Ermitteln der optimalen Lösung für Ihre Anwendung.
In welchen Branchen und Anwendungsbereichen kommen Ihre Drehdurchführungen zum Einsatz?
Unsere Drehdurchführungen kommen in einer Vielzahl industrieller Branchen und Anwendungen zum Einsatz. Sie eignen sich für die zuverlässige Übertragung von Luft, Druckluft, Öl, Emulsionen, Vakuum, Hydraulikmedien, Schmierflüssigkeiten, Wasser, Dampf (auf Anfrage weitere Medien) zwischen stationären und rotierenden Bauteilen. Typische Einsatzbereiche sind unter anderem Werkzeugmaschinen, Sondermaschinenbau, Automatisierungstechnik, Verpackungsmaschinen, Prüfanlagen sowie zahlreiche weitere industrielle Anwendungen. Für besondere Anforderungen, die über unsere Standard-Drehdurchführungen hinausgehen, entwickeln und fertigen wir zudem individuelle Sonderlösungen. Unsere Konstruktionsabteilung unterstützt Sie gerne bei der Auswahl oder Entwicklung der optimalen Drehdurchführung für Ihre Anwendung.
Welche Medien können mit Ihren Drehdurchführungen übertragen werden?
Unsere Drehdurchführungen sind für die zuverlässige Übertragung einer Vielzahl unterschiedlicher Medien zwischen stationären und rotierenden Bauteilen ausgelegt. Dazu gehören unter anderem Luft, Druckluft, Öl, Emulsionen, Vakuum, Hydraulikmedien, Schmierflüssigkeiten, Wasser und Dampf. Darüber hinaus entwickeln und fertigen wir auf Anfrage auch Drehdurchführungen für spezielle Medien und anspruchsvolle Einsatzbedingungen. Unsere Konstruktionsabteilung unterstützt Sie gerne bei der Auswahl oder Entwicklung der optimalen Drehdurchführung für Ihre Anwendung.
Bis zu welchem Druck sind Ihre Drehdurchführungen geeignet?
Unsere Standard-Drehdurchführungen sind, abhängig vom jeweiligen Medium und der Ausführung, für Betriebsdrücke von bis zu 30 bar ausgelegt. Für Anwendungen mit höheren Druckanforderungen entwickeln und fertigen wir auf Anfrage auch entsprechend ausgelegte Sonderlösungen. Unsere Konstruktionsabteilung unterstützt Sie gerne bei der Auswahl oder Entwicklung der optimalen Drehdurchführung für Ihre Anwendung.
Bis zu welcher Temperatur sind Ihre Drehdurchführungen geeignet?
Unsere Standard-Drehdurchführungen sind für Betriebstemperaturen von bis zu 110 °C ausgelegt. Für Anwendungen mit höheren Temperaturanforderungen entwickeln und fertigen wir auf Anfrage auch entsprechend ausgelegte Sonderlösungen. Unsere Konstruktionsabteilung unterstützt Sie gerne bei der Auswahl oder Entwicklung der optimalen Drehdurchführung für Ihre Anwendung.
Bis zu welcher Drehzahl sind Ihre Drehdurchführungen geeignet?
Die maximal zulässige Drehzahl hängt von der Baugröße, der Anschlussvariante und der Ausführung der jeweiligen Drehdurchführung ab. Unsere Einkanal-Drehdurchführungen sind je nach Größe für Drehzahlen von bis zu 2.500 U/min ausgelegt. Unsere Mehrkanal-Drehdurchführungen erreichen Drehzahlen von bis zu 800 U/min. Mehr Infos dazu finden Sie bei der jeweiligen Drehdurchführung unter „Varianten“ in der dazugehörigen Tabelle. Für Anwendungen mit höheren Drehzahlen entwickeln und fertigen wir auf Anfrage auch individuell ausgelegte Drehdurchführungen. Unsere Konstruktionsabteilung unterstützt Sie gerne bei der Auswahl oder Entwicklung der optimalen Drehdurchführung für Ihre Anwendung.
Bis zu welcher Durchflussrate sind Ihre Drehdurchführungen geeignet?
Die maximal erreichbare Durchflussrate hängt von der Baugröße, der Ausführung, dem verwendeten Medium sowie den jeweiligen Betriebsbedingungen ab. Unsere Einkanal-Drehdurchführungen ermöglichen Durchflussraten von bis zu 7.300* L/min (Näherungswert*, Wasser). Unsere Mehrkanal-Drehdurchführungen erreichen Durchflussraten von bis zu 73* L/min pro Kanal (Näherungswert*, Wasser). Für Anwendungen mit höheren Durchflussanforderungen oder besonderen Betriebsbedingungen entwickeln und fertigen wir auf Anfrage auch individuell ausgelegte Sonderlösungen. Unsere Konstruktionsabteilung unterstützt Sie gerne bei der Auswahl oder Entwicklung der optimalen Drehdurchführung für Ihre Anwendung.
Was unterscheidet Ihre Drehdurchführungen von anderen Herstellern?
Unsere Drehdurchführungen sind kein kurzlebiges Wegwerfprodukt, sondern auf langfristige Zuverlässigkeit, hohe Betriebssicherheit, geringen Wartungsaufwand und eine lange Lebensdauer im industriellen Dauereinsatz ausgelegt. Das reduziert Betriebskosten und minimiert ungeplante Stillstandzeiten. Hinter jeder Drehdurchführung stecken über 60 Jahre Erfahrung, kontinuierliche Weiterentwicklung und höchste Qualitätsansprüche.
Entwicklung, Konstruktion, Fertigung und Qualitätskontrolle erfolgen vollständig an unserem Standort in Deutschland. Alles unter einem Dach und nach ISO-zertifizierten Produktionsprozessen. Jede Drehdurchführung wird bei Bedarf individuell auf Ihre Anforderungen abgestimmt oder neu entwickelt und Sie erhalten sowohl vor als auch nach dem Kauf direkte Unterstützung durch unsere Konstruktionsabteilung.
